Quais especificações definem uma bomba de processo petroquímico confiável?

Selecionando o ideal Bomba de Processo Petroquímico requer um conhecimento profundo da dinâmica dos fluidos, da ciência dos materiais e dos padrões de conformidade da indústria. Para equipes de compras de engenharia e operadores de plantas, as especificações técnicas determinam a confiabilidade operacional, os intervalos de manutenção e os custos totais do ciclo de vida em ambientes exigentes de processamento químico. Este guia abrangente examina critérios críticos de seleção, estruturas de conformidade e tecnologias avançadas de bombas adaptadas para aplicações industriais.

Padrões da indústria e estruturas de conformidade

API 610 versus padrões ANSI/ASME

As indústrias petrolífera e química operam sob rigorosos padrões de equipamentos que garantem segurança e intercambialidade. Compreender a distinção entre essas estruturas é essencial para o desenvolvimento de especificações.

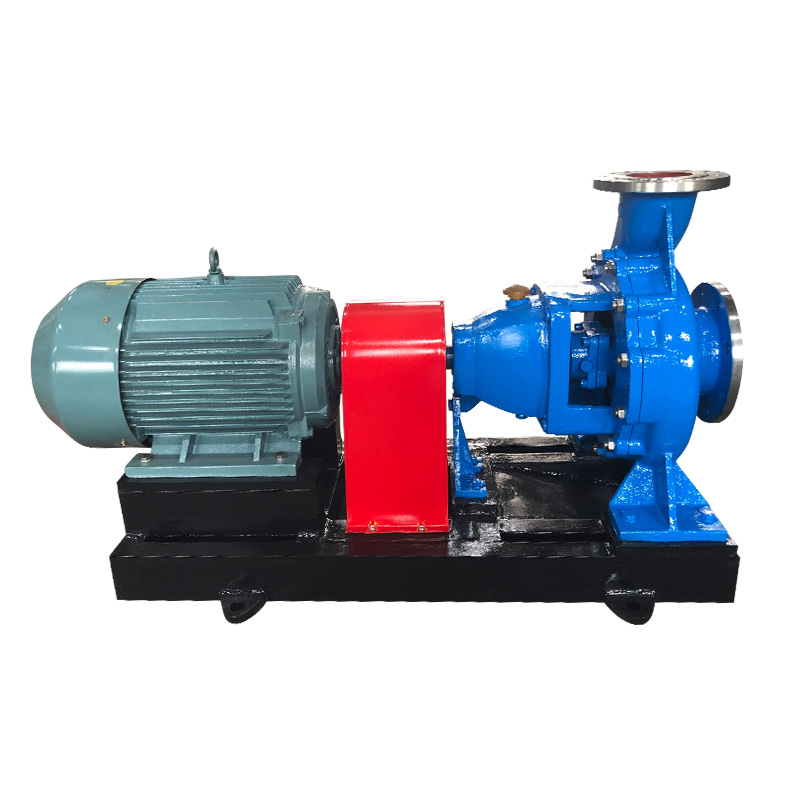

Petrochemical Process Pump

Especificações da bomba de processo API 610 regem bombas centrífugas de serviço pesado em aplicações de petróleo, petroquímica e gás natural. Esta norma enfatiza a construção robusta com requisitos específicos para:

  • Tipos de bombas suspensas (OH), entre mancais (BB) e suspensas verticalmente (VS)
  • Vida útil mínima do rolamento de 25.000 horas (3 anos) em condições nominais
  • Carcaças de aço fundido ou liga classificadas para no mínimo 50 psi acima da pressão máxima de trabalho permitida
  • Dimensões da câmara de vedação do eixo que acomodam vedações mecânicas API 682

Especificações ANSI/ASME B73.1 abordar bombas horizontais de sucção axial para aplicações químicas, com foco em:

  • Intercambialidade dimensional entre fabricantes
  • Projetos back pull-out que permitem a remoção do rotor sem perturbar a tubulação
  • Capacidades de ajuste de vedação externa
  • As classificações de pressão normalmente são limitadas a 24 bar (350 psi) e 300°C (572°F)
Parâmetro API 610 11ª Edição ANSI/ASME B73.1-2012
Aplicação Primária Refinaria, petroquímica pesada Processamento químico geral
Classificação de pressão Até 200 bar (2.900 psi) Até 24 bar (350 psi)
Faixa de temperatura -160°C a 450°C -73°C a 370°C
Especificação de materiais Mínimo de aço fundido, ligas comuns Ferro dúctil, padrão 316SS
Projeto do eixo Eixo rígido, relação L3/D4 < 60 Tolerâncias de eixo padrão
Câmara de Selo Dimensões compatíveis com API 682 Câmaras de vedação padrão
Requisitos da placa de base API 610 Apêndice B (rejuntado) Padrão ANSI fabricado

Para instalações que processam hidrocarbonetos acima de 150°C ou pressões superiores a 20 bar, Especificações da bomba de processo API 610 fornecer as margens de segurança necessárias e a integridade do material.

Seleção de materiais para meios corrosivos

Os ambientes petroquímicos exigem uma correspondência precisa de materiais para evitar falhas catastróficas. As especificações comuns da liga incluem:

  • Aço inoxidável 316L : Padrão para ácidos suaves e ambientes com cloreto abaixo de 50 ppm
  • CD4MCu (ASTM A890 Grau 1B) : Aço inoxidável duplex oferecendo resistência superior equivalente à corrosão (PREN > 33) para serviços de água do mar e cloreto
  • Hastelloy C-276 : Liga de níquel-molibdênio para oxidação e redução de ambientes, incluindo cloro úmido e ácido sulfúrico
  • Titânio Grau 2 : Excepcional resistência à corrosão em ambientes com cloreto, limitada a 315°C no máximo
  • Aços inoxidáveis duplex 2205/2507 : Alternativas econômicas para ligas superausteníticas com PREN 35-40

A seleção do material deve levar em conta a compatibilidade galvânica quando metais diferentes entram em contato com fluidos de processo simultaneamente.

Configurações de projeto de bomba centrífuga

Arranjos em balanço vs. entre rolamentos

O bomba centrífuga para fábrica de produtos químicos a seleção depende fundamentalmente dos requisitos hidráulicos e da acessibilidade para manutenção.

Bombas suspensas (OH) posicione o impulsor na extremidade do eixo em balanço além dos rolamentos:

  • Configurações de estágio único para alturas manométricas de até 300 metros
  • Pegada compacta reduzindo os requisitos de fundação
  • Projetos back pull-out que permitem a remoção do rotor sem perturbar o motor ou a tubulação
  • Limitações: Restrições de deflexão do eixo em altas velocidades específicas

Bombas entre mancais (BB) apoie o impulsor entre duas caixas de rolamentos:

  • Configurações de estágio único (BB1) ou multiestágio (BB3, BB4, BB5)
  • Carcaças divididas axialmente permitindo a inspeção sem perturbar a tubulação principal
  • Maior capacidade de carga radial e axial
  • Necessário para vazões superiores a 1.000 m³/h ou quedas acima de 400 metros
Configuração Fluxo máximo (m³/h) Cabeça máxima (m) Velocidade máxima (rpm) Eficiência Típica
OH2 (estágio único) 1.500 350 3.600 65-78%
OH3 (em linha) 300 150 3.600 60-72%
BB1 (divisão axial, simples) 15.000 300 1.800 75-85%
BB3 (divisão axial, multiestágio) 8.000 2.000 4.000 70-82%
BB5 (divisão radial, multiestágio) 2.500 3.500 6.000 65-75%

Otimização do Desempenho Hidráulico

A seleção do melhor ponto de eficiência (BEP) determina a confiabilidade a longo prazo. Operar além de 80-110% do fluxo BEP cria:

  • Cargas axiais radiais aumentando o desgaste do rolamento
  • Recirculação causando cavitação do impulsor
  • A deflexão do eixo excede as tolerâncias de desvio da face da vedação

Cálculos de velocidade específica (Ns) orientam a seleção da geometria do impulsor:

Ns = N × √Q / H ^ 0,75

Onde N = velocidade de rotação (rpm), Q = vazão (m³/h), H = altura manométrica por estágio (m)

  • Ns 500-1.500: Rotores radiais para aplicações de alta altura manométrica e baixo fluxo
  • Ns 1.500-5.000: Rotores de fluxo misto para aplicações de altura manométrica moderada
  • Ns 5.000-10.000: Rotores de fluxo axial para serviços de alto fluxo e baixa queda

Tecnologias de Vedação e Controle de Emissões

Configurações de selo mecânico

Regulamentações ambientais e requisitos de segurança impulsionam soluções de vedação avançadas em Bomba de Processo Petroquímico aplicações.

Selos mecânicos simples adequar-se a serviços não perigosos e não tóxicos com arranjos de tubulação do Plano 11 (recirculação da descarga da bomba para a câmara de vedação) ou do Plano 13 (recirculação para a sucção da bomba).

Selos duplos não pressurizados (Arranjo 2) fornecer contenção reserva para fluidos perigosos usando o Plano 52 (reservatório externo com circulação) ou o Plano 53A (fluido de barreira pressurizado).

Selos duplos pressurizados (Arranjo 3) oferecem capacidade de emissão zero para compostos orgânicos voláteis (VOCs) e produtos químicos tóxicos, utilizando o Plano 53B (sistema de fluido de barreira circulante) ou o Plano 53C (pressurização do acumulador de pistão).

Arranjo de Selo Controle de Vazamento Fluido de barreira necessário Aplicação Típica
Solteiro (Plano 11) Vazamento controlado para a atmosfera Não Água, hidrocarbonetos não voláteis
Dupla despressurizada (Plano 52) Contenção secundária Sim, sem pressão Hidrocarbonetos leves, produtos químicos tóxicos
Dupla pressurizada (Plano 53B) Vazamento zero no processo Sim, pressurizado acima do processo Sulfeto de hidrogênio, benzeno, serviços letais
Barreira de gás (Plano 72/76) Vazamento zero no processo Barreira de gás nitrogênio Fluidos de polimerização, carregados de sólidos

Tecnologia de acionamento magnético

Bomba petroquímica de acionamento magnético configurações eliminam totalmente as vedações mecânicas por meio de acoplamento magnético síncrono:

  • Concha de contenção : Hastelloy C ou construção em titânio separando o fluido do processo da atmosfera
  • Materiais magnéticos : Samário-cobalto (SmCo) para temperaturas até 350°C, neodímio-ferro-boro (NdFeB) limitado a 150°C
  • Perdas por correntes parasitas : Invólucros de contenção metálicos geram calor que requer circulação; invólucros não metálicos (cerâmicos) eliminam perdas, mas limitam as classificações de pressão
  • Execute proteção a seco : Necessário para evitar falhas catastróficas durante cavitação ou operação a seco

A eficiência da transmissão de energia varia de 85 a 95%, com perdas manifestando-se como aquecimento do casco de contenção, exigindo cálculos de aumento de temperatura de 15 a 30°C.

Aplicações especializadas e condições extremas

Projeto de processo de alta temperatura

Fabricante de bombas de processo de alta temperatura capacidades abordam desafios de expansão térmica superiores a 400°C:

  • Suporte de linha central : Mantém o alinhamento durante o crescimento térmico, obrigatório acima de 175°C conforme API 610
  • Conexões de tubos flexíveis : Acomoda cargas do bocal sem transmitir forças excessivas à carcaça da bomba
  • Jaquetas de resfriamento : Mantenha as temperaturas do alojamento do mancal abaixo de 80°C ao manusear fluidos acima de 300°C
  • Procedimentos de alinhamento a quente : Verifique o alinhamento do acoplamento na temperatura operacional após o alinhamento inicial a frio

Ormal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

Manuseio criogênico e multifásico

Os serviços de gás natural liquefeito (GNL) e produtos químicos criogênicos exigem:

  • Projetos de capô estendido : Isolar o fluido de processo a frio dos rolamentos e vedações à temperatura ambiente
  • Verificação de fragilização de material : Teste de impacto Charpy em temperaturas mínimas de projeto
  • Impulsores para manuseio de gás : Projetos especializados de indutores ou impulsores abertos gerenciando frações de volume de gás de 15 a 30%

Estratégias de Manutenção e Gestão de Componentes

Implementação de Manutenção Preditiva

As tecnologias de monitoramento de condições ampliam o tempo médio entre reparos (MTBR) para Bomba de Processo Petroquímico ativos:

  • Análise de vibração : Os limites de velocidade ISO 10816 (4,5 mm/s para bombas grandes, 7,1 mm/s para unidades menores) detectam a degradação do rolamento e o desequilíbrio do impulsor
  • Monitoramento de pressão/temperatura da câmara de vedação : Detecção precoce de desgaste da face da vedação ou bloqueio da linha de descarga
  • Análise de assinatura atual : Identifica o desvio do ponto de operação da bomba em relação ao BEP através de variações de carga do motor
  • Termografia infravermelha : Localiza superaquecimento do rolamento e falhas de lubrificação

Estoque de peças sobressalentes e intercambialidade

Peças de reparo de bombas químicas ANSI beneficie-se da padronização dimensional, permitindo compras de múltiplas fontes:

  • Peças sobressalentes críticas : Eixo, rolamentos, selo mecânico, anéis de desgaste da carcaça, impulsor (prazos de entrega de 12 a 18 meses para ligas especiais)
  • Peças sobressalentes recomendadas : Juntas, O-rings, faces de vedação, elementos de acoplamento
  • Sobressalentes de capital : Conjunto completo de rotor, carcaça para serviços de alto valor

As bombas API 610 exigem componentes específicos do fabricante devido à engenharia personalizada, necessitando de relacionamentos de longo prazo com fornecedores e acordos abrangentes de peças de reposição.

Categoria de componente Disponibilidade da bomba ANSI Disponibilidade da bomba API 610 Prazo de entrega típico
Selo mecânico Câmaras padronizadas e de múltiplas fontes Selos de cartucho API 682 2-8 semanas
Rolamentos Padrão SKF/FAG/NSK Personalizado para cargas axiais 1-4 semanas
Impulsor Intercambiável dentro do tamanho do quadro Elenco sob encomenda, padrão necessário 12-26 semanas
Invólucro Dimensões intercambiáveis Fundição exclusiva, específica do material 16-32 semanas
Eixo Materiais padrão Específico para liga, tratado termicamente 8-16 semanas

Aquisição e avaliação de fornecedores

Critérios Técnicos de Avaliação de Propostas

Avaliação abrangente de fornecedores para bomba centrífuga para fábrica de produtos químicos a aquisição inclui:

  • Verificação hidráulica : Testes de desempenho testemunhados de acordo com a norma ISO 9906 Grau 1 ou 2, incluindo verificação NPSH e medição de vibração
  • Certificação de materiais : Relatórios de testes de moinho (MTRs) com composição química e propriedades mecânicas, identificação positiva de material (PMI) para ligas críticas
  • Gestão de qualidade : Certificação ISO 9001, qualificações de soldagem conforme ASME Seção IX, procedimentos NDE (radiografia, ultrassom, corante penetrante)
  • Documentação : Folhas de dados API 610, curvas de desempenho, desenhos seccionais, manuais de manutenção, listas de peças de reposição

Análise de custos do ciclo de vida

Os cálculos do custo total de propriedade priorizam o consumo de energia e a manutenção em detrimento das despesas de capital iniciais:

LCC = C_inicial C_energia C_manutenção C_perda_de produção - C_residual

Os custos de energia normalmente representam 75-85% dos custos totais do ciclo de vida das bombas em operação contínua. Garantias de eficiência com provisões para indenizações (normalmente penalidades por deficiência de eficiência de 0,5-1,0%) protegem os interesses de aquisição.

Perfil da empresa: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Fundada em 1987, a Jiangsu Huanyu Chemical New Materials Co., Ltd. opera como um fabricante especializado no setor de bombas industriais, empregando mais de 100 funcionários técnicos e de produção. A empresa integra recursos de fabricação de máquinas, processamento térmico, trabalho a frio e fundição de precisão em uma estrutura de produção unificada.

O product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, bomba petroquímica de acionamento magnético unidades, bombas autoescorvantes e bombas de tubulação.

Ose product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

Localizada no rio Yangtze, próxima à ponte do rio Jiangyin Yangtze, a instalação mantém vantagens logísticas estratégicas para distribuição nacional e internacional.

Perguntas frequentes (FAQ)

O que distingue a API 610 dos padrões de bombas ANSI em aplicações petroquímicas?

Especificações da bomba de processo API 610 exigem construção mais pesada, classificações de pressão mais altas (até 200 bar versus 24 bar) e requisitos de materiais específicos para serviços de refinaria. A API 610 exige construção mínima em aço fundido, projeto de eixo rígido com relações L3/D4 abaixo de 60 e câmaras de vedação dimensionadas para vedações mecânicas API 682. As bombas ANSI enfatizam a intercambialidade dimensional e projetos back pull-out para serviços químicos gerais em pressões mais baixas. Para hidrocarbonetos acima de 150°C ou serviços tóxicos, a conformidade com a API 610 é normalmente obrigatória.

Quando as bombas de acionamento magnético devem ser especificadas em vez das bombas seladas convencionais?

Bomba petroquímica de acionamento magnético a seleção é indicada para requisitos de emissão zero, fluidos tóxicos ou cancerígenos (benzeno, sulfeto de hidrogênio), fluidos de processo caros onde o vazamento representa perda econômica ou serviços de vácuo onde a entrada de ar contamina o produto. As limitações incluem eficiência de 85-95% (contra 95-98% para bombas convencionais), restrições de temperatura baseadas na seleção de material magnético (150°C para NdFeB, 350°C para SmCo) e modo de falha catastrófica se funcionar a seco. Os custos de capital iniciais são 30-50% mais elevados do que as alternativas seladas, justificados pela eliminação da manutenção do selo e da conformidade ambiental.

Como seleciono materiais para ambientes petroquímicos com alto teor de cloreto?

A seleção do material requer o cálculo do número equivalente de resistência à corrosão (PREN = %Cr 3,3×%Mo 16×%N). Para concentrações de cloreto abaixo de 1.000 ppm em temperaturas abaixo de 60°C, 316L (PREN ~24) é suficiente. Cloretos moderados (1.000-10.000 ppm) exigem 2205 duplex (PREN 35) ou 904L superaustenítico (PREN 34). Ambientes severos que excedem 10.000 ppm de cloreto ou temperaturas acima de 100°C requerem 2507 duplex (PREN 40), Hastelloy C-276 (PREN 65) ou titânio. Fabricante de bombas de processo de alta temperatura a documentação deve verificar a resistência ao desgaste para componentes de aço inoxidável duplex em conjuntos rotativos.

Quais intervalos de manutenção devem ser esperados para bombas petroquímicas devidamente especificadas?

As metas de tempo médio entre reparos (MTBR) de 48 a 60 meses são alcançáveis ​​com especificação e operação adequadas. Os fatores críticos incluem operar dentro de 80-110% do melhor ponto de eficiência, manter margens NPSH acima de 1,5 metros (ou NPSHA > 1,3×NPSHR), monitorar velocidades de vibração de acordo com a ISO 10816 e implementar sistemas de suporte de vedação em conformidade com API 682. Peças de reparo de bombas químicas ANSI a disponibilidade e a padronização reduzem os tempos de reparo para 8 a 24 horas, em comparação com 48 a 72 horas para unidades API 610 personalizadas. A manutenção preditiva utilizando análise de vibração e termografia evita falhas catastróficas.

Como verifico as garantias de eficiência da bomba durante a aquisição?

Exigir testes de desempenho testemunhados de acordo com a norma ISO 9906 Grau 1 (maior precisão) ou Grau 2 (aceitação padrão) nas instalações do fabricante. Os testes devem abranger toda a faixa operacional, desde o desligamento até a saída, verificando altura manométrica, vazão, potência, requisitos de NPSH e níveis de vibração. As tolerâncias aceitáveis ​​de acordo com API 610 incluem: altura manométrica ±3% no BEP, eficiência 0% de tolerância negativa (sem redução da garantia) e NPSHR 0% (sem aumento da garantia). Incluir cláusulas de indenização especificando 0,5-1,0% do preço da bomba para cada 1% de deficiência de eficiência. Para bomba centrífuga para fábrica de produtos químicos aplicações, solicite eficiência entre fio e água, incluindo perdas de motor e transmissão para projeções precisas de custos operacionais.

Referências

  • Instituto Americano de Petróleo. (2010). Padrão API 610: Bombas Centrífugas para Indústrias de Petróleo, Petroquímica e Gás Natural (11ª edição). Washington, DC: Serviços de publicação de API.
  • Sociedade Americana de Engenheiros Mecânicos. (2012). ASME B73.1-2012: Especificação para bombas centrífugas de sucção final horizontal para processos químicos . Nova York: ASME.
  • Sociedade Americana de Engenheiros Mecânicos. (2019). Seção IX da ASME: Qualificações de Soldagem, Brasagem e Fusão . Nova York: ASME.
  • Comité Europeu de Normalização. (2012). EN ISO 9906:2012: Bombas rotodinâmicas — Testes de aceitação de desempenho hidráulico — Graus 1, 2 e 3 . Bruxelas: CEN.
  • Instituto Hidráulico. (2014). ANSI/HI 9.6.3-2012: Bombas Rotodinâmicas (Centrífugas e Verticais) — Diretriz para Região Operacional Permitida . Parsippany, NJ: Instituto Hidráulico.
  • Organização Internacional de Padronização. (2016). ISO 10816-7:2009: Vibração mecânica — Avaliação da vibração da máquina por medições em peças não rotativas — Parte 7: Bombas rotodinâmicas para aplicações industriais . Genebra: ISO.
  • Karassik, IJ, Messina, JP, Cooper, P., & Heald, CC (2008). Manual da bomba (4ª ed.). Nova York: McGraw-Hill.
  • Lobanoff, VS e Ross, RR (1992). Bombas Centrífugas: Projeto e Aplicação (2ª ed.). Boston: Butterworth-Heinemann.
  • Stepanoff, AJ (1957). Bombas Centrífugas e de Fluxo Axial: Teoria, Projeto e Aplicação (2ª ed.). Nova York: John Wiley & Sons.
